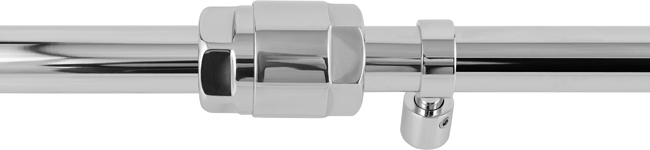

Комбинированное обжимное винтовое соединение цангового типа -
«Цанга обжимная»
трех основных типоразмеров:
- G 1/2” х Ø18 мм;
- G 3/4” х Ø22 мм;
- G 1” х Ø28 мм.

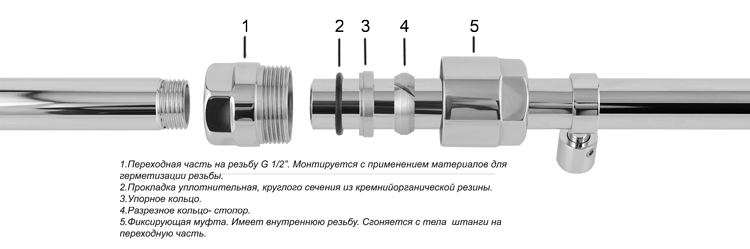

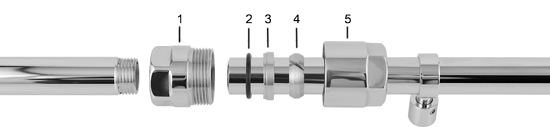

Которые в свою очередь состоят из набора элементов, представленных ниже:
1. Переходная часть на резьбу G 1/2”. Монтируется с применением материалов для герметизации резьбы.
2. Прокладка уплотнительная, круглого сечения из кремнийорганической резины.
3. Упорное кольцо.
4. Разрезное кольцо- стопор.
5. Фиксирующая муфта. Имеет внутреннюю резьбу. Сгоняется с тела штанги на переходную часть.
Проектом предусматриваются, также муфты для соединения двух гладких штанг:
- Ø18 мм х Ø18 мм;
- Ø22 мм х Ø22 мм;
- Ø28 мм х Ø28 мм.
При сборке разрезное кольцо-стопор, изготовленное из более жесткой стали, оказывает на штангу мощное фиксирующее воздействие. Упорное кольцо через уплотнительную прокладку обеспечивает герметичность узла.
После сборки трубопровода необходимо провести гидравлические испытание с воздействием большим, чем рабочее. Время воздействия должно быть длительным.
